Tombol push button adalah komponen panel kontrol yang menyambung atau memutus arus listrik saat ditekan dan kembali ke posisi semula secara otomatis saat dilepas. Prinsip kerja ini disebut momentary. Di panel kontrol industri, push button berfungsi sebagai antarmuka langsung antara operator dan mesin, mulai dari tombol start, tombol stop, hingga sinyal input ke sistem PLC (Programmable Logic Controller).
Apa Itu Tombol Push Button?
Tombol push button adalah saklar tekan yang bekerja dengan prinsip tidak mengunci: aktif saat ditekan, kembali ke kondisi semula saat dilepas karena ada pegas pengembali di dalamnya. Ini berbeda dari saklar lampu di rumah yang mempertahankan posisinya setelah ditekan.
Analogi sederhananya adalah bel pintu. Setiap kali Anda menekan bel, bunyi berbunyi selama tombol ditekan dan langsung berhenti begitu dilepas. Tidak ada status “terkunci”. Cara kerja push button di rangkaian kontrol motor industri mengikuti prinsip yang sama persis.
Secara fisik, push button terdiri dari tiga bagian utama. Pertama adalah aktuator, yaitu kepala tombol yang ditekan oleh operator. Kedua adalah contact block, yaitu modul yang menyimpan kontak listrik dan bereaksi terhadap tekanan aktuator. Ketiga adalah pegas pengembali yang mendorong aktuator kembali ke posisi semula saat tekanan dilepas.
Bagaimana Cara Kerja Tombol Push Button?
Cara kerja push button bertumpu pada perubahan posisi kontak internal. Saat aktuator ditekan, plunger di dalamnya mendorong kontak bergerak sehingga status kontak berubah. Kontak yang tadinya terbuka menjadi tertutup, atau sebaliknya, tergantung jenis kontaknya. Saat tekanan dilepas, pegas mengembalikan semua komponen ke posisi awal.
Sinyal yang dikirim push button bersifat sesaat. Ini penting untuk dipahami karena implikasinya langsung terhadap cara merancang rangkaian kendali motor listrik. Jika hanya mengandalkan sinyal sesaat dari push button, motor akan langsung mati begitu tombol start dilepas. Itulah mengapa ada mekanisme tambahan yang disebut self holding, yang akan dibahas di seksi berikutnya.
Baca Juga: Mengenal Busduct: Fungsi, Jenis dan Aplikasinya di Industri dan Gedung

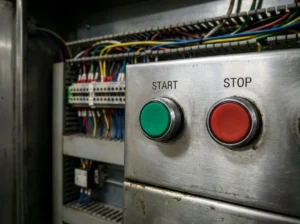

Jenis Tombol Push Button Berdasarkan Kontak
Berdasarkan konfigurasi kontaknya, tombol push button dibagi menjadi tiga jenis utama yang masing-masing punya peran berbeda di dalam panel kontrol.
| Jenis Kontak | Kondisi Normal (tidak ditekan) | Kondisi Ditekan | Fungsi Umum | Contoh Penggunaan Nyata |
| NO (Normally Open) | Kontak terbuka, arus tidak mengalir | Kontak menutup, arus mengalir | Mengaktifkan atau memulai sesuatu | Tombol START motor, tombol reset alarm |
| NC (Normally Closed) | Kontak tertutup, arus mengalir | Kontak membuka, arus terputus | Menghentikan atau memutus sesuatu | Tombol STOP motor, tombol emergency interlock |
| NO + NC | Satu kontak terbuka, satu tertutup | Kedua kontak berbalik posisi | Dua aksi berbeda sekaligus | Sistem interlock: matikan satu rangkaian saat mengaktifkan yang lain |
Satu hal yang sering membingungkan teknisi baru: tombol stop menggunakan NC, bukan NO. Alasannya adalah keamanan. Jika kabel putus atau koneksi gagal, kontak NC secara default akan membuka dan motor berhenti dengan sendirinya. Ini jauh lebih aman dibandingkan menggunakan NO untuk stop, di mana kegagalan koneksi justru tidak akan memutus motor.
Momentary vs Latching: Apa Bedanya?
Selain dari jenis kontak, push button juga dibedakan berdasarkan cara aktuatornya bekerja setelah ditekan.
| Karakteristik | Momentary | Latching |
| Kondisi setelah dilepas | Kembali ke posisi semula otomatis | Tetap terkunci di posisi yang ditekan |
| Cara melepas | Tidak perlu, otomatis | Harus ditekan lagi atau diputar |
| Kapan digunakan | Sinyal sesaat: start, stop, reset | Perlu mempertahankan posisi: mode selector, interlock manual |
| Contoh di panel industri | Tombol start motor konveyor | Sakelar selector otomatis/manual, tombol emergency stop tipe push-lock |
Untuk sebagian besar fungsi start dan stop di panel motor, jenis momentary adalah pilihan yang tepat karena sinyalnya dikirim ke kontaktor atau PLC, bukan langsung menahan arus. Latching digunakan ketika operator perlu mengunci kondisi tertentu secara fisik, misalnya mengunci panel dalam mode manual saat proses maintenance berlangsung.
Rangkaian Self Holding: Kenapa Motor Tetap Menyala?
Ini adalah pertanyaan yang hampir selalu muncul dari teknisi yang baru mulai belajar panel kontrol. Push button start bersifat momentary, artinya hanya mengirim sinyal sesaat. Tapi motor harus terus menyala setelah tombol dilepas. Bagaimana bisa?
Jawabannya ada pada rangkaian self holding, atau sering disebut pengunci rangkaian kendali. Caranya: sebuah kontak auxiliary (kontak bantu) dari kontaktor diparalelkan dengan kontak push button start NO. Ketika tombol start ditekan sesaat, kontaktor aktif. Begitu kontaktor aktif, kontak auxiliary-nya ikut menutup dan “mengambil alih” tugas menjaga arus tetap mengalir ke koil kontaktor, meski tombol start sudah dilepas.
Analogi yang mudah: bayangkan Anda masuk ke ruangan dan mengunci pintu dari dalam. Anda cukup mendorong pintu sekali untuk masuk, tapi setelah itu pintu tetap terkunci tanpa Anda harus terus mendorongnya. Kontak auxiliary adalah “kunci dari dalam” itu.
Tombol stop yang menggunakan kontak NC berfungsi sebagai pemutus rangkaian ini. Saat tombol stop ditekan, kontak NC membuka, arus ke koil kontaktor terputus, kontaktor melepas, dan kontak auxiliary kembali terbuka. Motor pun berhenti.
Pemahaman tentang self holding ini juga menjadi fondasi penting sebelum masuk ke dunia otomasi pabrik modern, karena prinsip yang sama diterapkan dalam program ladder PLC.
Push Button dalam Sistem PLC dan Otomasi
Di sistem kontrol modern yang menggunakan PLC, push button berfungsi sebagai input digital. Setiap kali tombol ditekan, push button mengirimkan sinyal tegangan, umumnya 24V DC, ke modul input PLC. PLC kemudian memproses sinyal ini sesuai logika program yang sudah ditulis dalam diagram ladder.
Yang perlu dipahami adalah logika di program ladder PLC tidak harus sama dengan kondisi fisik kontaknya. Misalnya, push button NO secara fisik bisa diprogram sebagai kontak NO atau NC di dalam program, tergantung logika yang diinginkan. Fleksibilitas ini adalah salah satu keunggulan PLC dibandingkan rangkaian kontrol konvensional.
Dalam sistem PLC Omron seperti seri CP1E atau CP2E, input dari push button start NO biasanya dipetakan ke bit input seperti 0.00, sementara push button stop NC dipetakan ke bit lain seperti 0.01. Program self holding di ladder kemudian meniru logika yang sama dengan rangkaian konvensional, hanya saja seluruhnya berjalan secara software di dalam PLC.
Tombol Push Button CNSL untuk Panel Industri
CNSL dari Taiwan memproduksi lini push button yang mencakup semua jenis kontak dan mode operasi yang sudah dijelaskan di atas: tersedia NO, NC, maupun kombinasi NO+NC dalam satu seri modular. Desain modular memungkinkan contact block diganti atau dikonfigurasi ulang tanpa mengganti seluruh unit, yang sangat menghemat biaya maintenance jangka panjang.
Untuk aplikasi emergency stop, CNSL menyediakan varian mushroom head berdiameter 40mm yang memenuhi standar ISO 13850 dengan opsi twist-to-release dan pull-to-release. Rating kontak mencapai AC 660V/10A dan DC 250V/6A, dengan mechanical life 1.000.000 operasi untuk kualitas setara industrial grade. Seluruh lini push button CNSL bersertifikasi IEC 60947-5-1 dan CE marked, serta tersedia versi illuminated dengan LED terintegrasi untuk memberikan umpan balik visual tambahan kepada operator.
Push button CNSL tersedia melalui PT Elmecon Multikencana sebagai distributor resmi CNSL di Indonesia, dengan layanan konsultasi spesifikasi sebelum pemesanan.
Konsultasikan kebutuhan tombol push button CNSL untuk panel Anda bersama tim Elmecon yang berpengalaman.
Baca Juga: Push Button Industri yang Tepat untuk Panel Kontrol Pabrik, Begini Panduannya
FAQ tentang Tombol Push Button
Apa itu tombol push button dan apa fungsinya di panel industri? Tombol push button adalah saklar tekan yang menyambung atau memutus arus listrik saat ditekan dan kembali ke posisi semula saat dilepas. Di panel kontrol industri, push button digunakan sebagai tombol start, tombol stop, tombol reset alarm, dan sinyal input ke kontaktor atau PLC.
Apa perbedaan push button NO dan push button NC? Push button NO (Normally Open) memiliki kontak yang terbuka dalam kondisi normal dan menutup saat ditekan, cocok untuk fungsi start. Push button NC (Normally Closed) memiliki kontak yang tertutup dalam kondisi normal dan membuka saat ditekan, digunakan untuk fungsi stop dan emergency interlock karena lebih aman saat terjadi kegagalan koneksi.
Kenapa motor tetap menyala meskipun tombol start sudah dilepas? Motor tetap menyala karena ada rangkaian self holding: kontak auxiliary dari kontaktor diparalelkan dengan tombol start. Saat tombol start ditekan sesaat dan kontaktor aktif, kontak auxiliary menutup dan menjaga arus ke koil kontaktor tetap mengalir meski tombol sudah dilepas. Motor baru berhenti saat tombol stop ditekan dan memutus rangkaian ini.
Apa bedanya tombol push button momentary dan latching? Tombol momentary kembali ke posisi semula secara otomatis setelah dilepas, cocok untuk sinyal sesaat seperti start dan stop motor. Tombol latching tetap terkunci di posisi yang ditekan hingga ditekan atau diputar kembali, digunakan saat operator perlu mengunci kondisi tertentu secara fisik seperti mode selector atau emergency stop tipe push-lock.
Bagaimana cara menghubungkan push button ke input PLC? Push button dihubungkan ke terminal input modul digital PLC dengan sumber tegangan 24V DC. Push button NO dipetakan ke bit input yang akan bernilai 1 saat ditekan, sedangkan NC bernilai 0 saat ditekan. Di program ladder, logika NO dan NC bisa dikonfigurasi secara software sesuai kebutuhan rangkaian yang dirancang.
Hubungi tim Elmecon untuk ketersediaan stok dan spesifikasi lengkap push button CNSL untuk proyek panel Anda.
