Label Panel Listrik, Fungsi dan Cara Membuat yang Standar Industri

Label panel listrik adalah sistem identifikasi visual yang ditempelkan pada kabel, komponen, terminal, dan bodi panel untuk memudahkan identifikasi, troubleshooting, dan dokumentasi teknis. Di panel industri, pelabelan mengacu pada standar IEC 60445 dan IEC 60446, serta PUIL 2011 di Indonesia. Tanpa label yang benar, satu sesi troubleshooting yang seharusnya selesai dalam 10 menit bisa berubah menjadi dua jam kerja yang tidak produktif.

Apa Itu Label Panel Listrik?

Label panel listrik adalah sistem penandaan terstruktur yang dipasang pada setiap elemen di dalam dan di luar panel kontrol, mulai dari ujung kabel, badan komponen, terminal block, hingga pelat nama di pintu panel. Ini bukan penandaan dekoratif. Label panel adalah bagian dari dokumentasi teknis wajib yang menghubungkan kondisi fisik panel dengan wiring diagram yang menjadi acuan instalasi.

Tanpa sistem pelabelan yang konsisten, panel yang dibangun hari ini akan menjadi teka-teki bagi teknisi yang harus merawatnya dua tahun kemudian, bahkan jika teknisi itu adalah orang yang sama yang membangunnya.

Fungsi Label di Panel Listrik

Ada tiga fungsi utama label di panel listrik yang tidak bisa diabaikan di lingkungan industri.

Memudahkan identifikasi komponen tanpa membuka panel. Setiap komponen yang berlabel bisa dikenali dan ditelusuri dari posisi teknisi tanpa harus meraba satu per satu elemen di dalam panel.

Mempercepat troubleshooting secara signifikan. Panel dengan sistem labeling yang baik memungkinkan teknisi mengidentifikasi sumber masalah dalam 5 sampai 10 menit. Panel tanpa label atau dengan label yang tidak konsisten bisa memakan 1 sampai 2 jam hanya untuk orientasi awal sebelum perbaikan bisa dimulai.

Mendukung audit keselamatan dan proses commissioning. Auditor fasilitas dan tim commissioning membutuhkan panel yang terdokumentasi dengan baik. Panel tanpa label yang benar sering kali gagal lolos inspeksi keselamatan pada putaran pertama.

Baca Juga: Pilot Lamp Industri, Fungsi Warna dan Cara Memilih yang Tepat

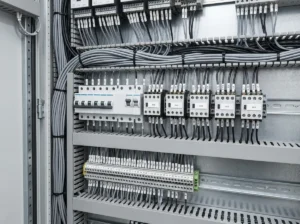

Jenis-Jenis Label Panel Listrik

Panel industri menggunakan setidaknya lima jenis label dengan fungsi yang berbeda. Keseluruhannya bekerja sebagai satu sistem, bukan sebagai alternatif satu sama lain.

Baca Juga: Push Button Industri, Panduan Memilih untuk Panel Kontrol Pabrik

Standar Labeling Panel Industri

Dua standar internasional yang menjadi acuan utama pelabelan panel listrik adalah IEC 60445 dan IEC 60446.

IEC 60445 mengatur identifikasi terminal dan konduktor: bagaimana terminal diberi nama, penomoran yang konsisten antara wiring diagram dan kondisi fisik di lapangan, serta aturan penyebutan konduktor di kedua ujung sambungan.

IEC 60446 mengatur kode warna konduktor: L1 coklat, L2 hitam, L3 abu-abu untuk fasa, biru untuk netral, dan kuning-hijau untuk konduktor proteksi (PE). Ini bukan sekadar konvensi, melainkan standar keselamatan yang mengurangi risiko kesalahan sambungan di lapangan.

Di Indonesia, PUIL 2011 mengadopsi kedua standar ini sebagai acuan wajib untuk instalasi listrik. Artinya, panel yang dibangun untuk proyek di Indonesia harus mengikuti sistem penomoran dan kode warna ini agar bisa lolos inspeksi keselamatan.

Cara Membuat Label Panel Listrik yang Standar

Membuat label panel yang benar dimulai dari dokumen, bukan dari printer. Ikuti enam langkah berikut:

1. Siapkan wiring diagram sebagai acuan penomoran. Semua nomor kabel, kode komponen, dan nama terminal harus mengacu pada dokumen wiring yang sudah final sebelum satu pun label dicetak.
2. Tentukan sistem penomoran yang konsisten. Gunakan kode yang logis dan mudah dipahami. Contoh: F untuk fuse (F1, F2), CB untuk circuit breaker (CB1, CB2), K untuk kontaktor (K1, K2), T untuk terminal block (T1, T2).
3. Pilih material label sesuai kondisi lingkungan panel. Panel di lingkungan berdebu, lembab, atau bersuhu tinggi membutuhkan material yang berbeda dari panel di ruangan bersih dan ber-AC.
4. Cetak atau buat label sebelum pemasangan komponen dan kabel. Jangan labeli kabel setelah terpasang di dalam cable duct karena akses menjadi sangat terbatas.
5. Pasang label di kedua ujung setiap kabel. Ini adalah aturan yang paling sering dilanggar. Identifikasi kabel hanya di satu ujung tidak membantu saat ujung yang berlawanan ditelusuri dari sisi berbeda.
6. Perbarui wiring diagram setiap ada perubahan pada panel. Label yang tidak sinkron dengan wiring diagram lebih berbahaya daripada tidak ada label sama sekali.

Kesalahan Umum Labeling Panel dan Dampaknya

Kesalahan berikut sering ditemukan di panel yang dibangun tanpa panduan standar yang jelas:

• Label tulis tangan yang luntur. Tulisan tangan dengan spidol biasa biasanya tidak terbaca setelah 6 sampai 12 bulan terpapar panas dan debu, sehingga panel menjadi tidak terdokumentasi meskipun awalnya sudah diberi tanda.
• Penomoran tidak konsisten dengan wiring diagram. Kabel bernomor “101” di diagram tapi “1-01” di fisik. Ketidakkonsistenan kecil ini bisa membuat teknisi menelusuri kabel selama berjam-jam tanpa hasil yang jelas.
• Label hanya di satu ujung kabel. Saat kabel ditelusuri dari terminal yang berlawanan, tidak ada informasi identitas. Identifikasi di kedua ujung adalah kewajiban, bukan pilihan.
• Material tidak tahan lingkungan. Label stiker kertas di panel dekat mesin yang menghasilkan uap atau minyak akan terkelupas dalam hitungan minggu.
• Tidak ada label sama sekali pada panel baru. Beberapa panel maker menunda pelabelan sampai panel selesai, lalu terlupa atau tidak sempat. Panel dikirim tanpa satu pun label kabel.

Printer Label Varimark untuk Panel Industri

Kesalahan di atas sering terjadi bukan karena tidak ada niat untuk memberi label, melainkan karena prosesnya tidak efisien. Cetak manual memakan waktu, tulisan tangan tidak konsisten, dan material tidak selalu cocok untuk kondisi lapangan yang sebenarnya.

Varimark XT3000 adalah solusi yang dirancang khusus untuk kebutuhan pelabelan panel industri. Resolusi cetak 300 dpi menghasilkan teks dan barcode yang tajam bahkan pada label berukuran kecil sekalipun. Sebagai printer label industri dengan koneksi Bluetooth dan Wi-Fi, XT3000 dilengkapi dengan sistem automatic material feeding yang kompatibel dengan berbagai jenis material: heat shrink tube, PVC wire marker, dan self-laminating label.

Varimark tersedia di PT Elmecon Multikencana sebagai distributor resmi di Indonesia.

Konsultasikan kebutuhan label panel industri Anda bersama tim Elmecon sekarang.

Baca Juga: Industrial Printer Label untuk Panel Listrik, Solusi dari Varimark XT3000

FAQ tentang Label Panel Listrik

Apa itu label panel listrik dan mengapa penting? Label panel listrik adalah sistem penandaan visual yang ditempelkan pada kabel, komponen, terminal, dan bodi panel untuk memudahkan identifikasi, troubleshooting, dan dokumentasi teknis. Label yang benar mempersingkat waktu troubleshooting dari beberapa jam menjadi beberapa menit dan memastikan panel bisa lolos audit keselamatan industri.

Apa standar internasional untuk labeling panel listrik? Dua standar utama yang digunakan secara global adalah IEC 60445 untuk identifikasi terminal dan konduktor, serta IEC 60446 untuk kode warna konduktor. Di Indonesia, PUIL 2011 mengadopsi kedua standar ini sebagai acuan wajib untuk setiap instalasi listrik komersial dan industri.

Apa saja jenis label yang digunakan di panel listrik industri? Panel industri menggunakan lima jenis label: label kabel atau ferrule di kedua ujung kabel, label komponen pada badan komponen, label terminal block, pelat nama panel, dan label peringatan di area berbahaya. Setiap jenis memiliki fungsi yang berbeda dan tidak bisa saling menggantikan.

Material apa yang paling tahan lama untuk label panel di lingkungan pabrik? Untuk lingkungan dengan suhu tinggi, heat shrink tube adalah pilihan terkuat karena tahan hingga 105°C dan tidak mudah lepas. Untuk lingkungan lembab atau outdoor, self-laminating label memberikan perlindungan tambahan berupa lapisan bening yang kedap air terhadap kondensasi dan percikan cairan.

Bagaimana cara membuat label panel listrik yang konsisten dengan wiring diagram? Mulai dari wiring diagram sebagai acuan utama, tentukan sistem kode yang konsisten seperti CB untuk circuit breaker dan K untuk kontaktor, cetak label sebelum pemasangan, pasang di kedua ujung setiap kabel, dan selalu perbarui wiring diagram jika ada perubahan pada panel.

Panel yang tidak berlabel adalah panel yang belum selesai. Berapapun kualitas komponen yang terpasang di dalamnya, tanpa sistem identifikasi yang benar, panel industri Anda akan menjadi beban paling besar justru saat paling dibutuhkan.
