Kamera Industri Machine Vision Omron untuk Pabrik

Kamera industri machine vision adalah perangkat penangkap gambar yang dirancang khusus untuk lingkungan manufaktur, berfungsi sebagai mata digital sistem inspeksi otomatis. Berbeda dari kamera konsumen biasa, kamera industri memiliki sensor berkualitas tinggi, frame rate tinggi, dan ketahanan terhadap getaran, debu, serta suhu ekstrem yang umum di lantai pabrik.

Bayangkan lini produksi yang menghasilkan 500 unit kemasan per menit. Dengan metode inspeksi manual, operator hanya mampu memeriksa 5-10% sampel per shift. Cacat yang lolos tidak terdeteksi sampai keluhan pelanggan masuk, dan biaya recall produk bisa jauh lebih besar dari investasi sistem inspeksi otomatis.

Di sinilah kamera industri machine vision mengambil peran yang tidak bisa digantikan oleh mata manusia.

Apa Itu Kamera Industri Machine Vision?

Kamera industri machine vision adalah perangkat optik-elektronik yang mengambil gambar objek di lini produksi, mengirimkan data gambar ke vision processor untuk dianalisis, dan menghasilkan keputusan inspeksi secara otomatis dalam hitungan milidetik.

Perbedaannya dengan kamera biasa terletak pada tiga hal mendasar. Pertama, stabilitas output: kamera industri menghasilkan gambar yang konsisten dalam kondisi pencahayaan bervariasi dan suhu berubah-ubah karena menggunakan sensor yang dikalibrasi secara presisi untuk operasi jangka panjang. Kedua, kecepatan: kamera industri bisa menangkap puluhan hingga ratusan frame per detik menggunakan global shutter yang membekukan objek bergerak tanpa blur. Ketiga, integrasi: kamera industri dilengkapi protokol komunikasi industri standar untuk terhubung langsung dengan sistem kontrol di pabrik tanpa middleware tambahan.

Investasi dalam sistem machine vision tidak hanya berbicara tentang teknologi, tetapi tentang memindahkan titik kontrol kualitas dari akhir lini ke dalam setiap tahap produksi.

Komponen Utama Sistem Machine Vision

Kamera industri adalah bagian dari sistem yang lebih besar. Setiap komponen memiliki peran yang tidak bisa dilewatkan:

Komponen yang paling sering diabaikan saat perencanaan adalah lighting. Kamera terbaik pun tidak akan menghasilkan inspeksi yang andal jika pencahayaan tidak dirancang dengan tepat. Tiga konfigurasi lighting yang paling umum adalah backlighting untuk pengukuran dimensi dan siluet objek, coaxial lighting untuk permukaan datar dan mengkilap, serta ring light untuk inspeksi cacat permukaan umum dari sudut depan.

Setelah gambar diproses dan keputusan dihasilkan, sinyal pass atau fail dikirimkan ke PLC Omron atau sistem kontrol untuk mengeksekusi tindakan: mengaktifkan ejector menolak produk cacat, menghentikan lini, atau mencatat data ke database traceability.

Baca Juga: Sensor Kamera Omron: Solusi Inspeksi Otomatis untuk Industri Modern

Jenis-Jenis Kamera Industri dan Kapan Menggunakannya

Memilih jenis kamera industri yang salah adalah penyebab utama sistem machine vision yang tidak bekerja optimal meskipun investasinya besar. Tiga jenis utama yang perlu dipahami:

Area Scan Camera

Area scan camera adalah jenis yang paling umum digunakan di industri manufaktur. Sensor CMOS-nya menangkap seluruh gambar dalam satu momen, cocok untuk objek statis maupun bergerak dengan kecepatan menengah. Dengan global shutter, setiap piksel diekspos secara bersamaan sehingga tidak ada distorsi pada objek bergerak cepat di konveyor.

Line Scan Camera

Line scan camera bekerja dengan cara yang berbeda fundamental: sensor hanya memiliki satu baris piksel yang terus-menerus menangkap gambar saat objek bergerak melintas di bawahnya. Hasilnya adalah gambar beresolusi sangat tinggi yang bisa mencakup seluruh permukaan material kontinu seperti gulungan film, kain, atau lembaran logam tanpa batas panjang gambar. Untuk industri yang menginspeksi material web, line scan adalah satu-satunya pilihan yang layak.

3D Camera

3D camera menghasilkan point cloud atau depth map yang merepresentasikan bentuk fisik objek dalam tiga dimensi. Teknologi ini ideal untuk aplikasi seperti pemandu robot kolaboratif dalam bin picking, inspeksi volume produk, atau deteksi warpage pada komponen logam dan PCB yang tidak bisa dievaluasi cukup dengan gambar 2D saja.

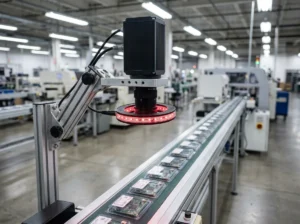

Fungsi Utama Kamera Industri di Lini Produksi

Sistem machine vision dengan kamera industri mampu menggantikan dan melampaui kemampuan inspeksi visual manusia dalam lima fungsi utama berikut:

1. Deteksi cacat (defect detection). Kamera industri mendeteksi scratch, dent, pin hole, missing part, perubahan warna, dan berbagai jenis cacat lainnya dengan kecepatan dan konsistensi yang tidak bisa dicapai manusia. Satu sistem machine vision mampu memeriksa 100% produk di lini tanpa miss-rate yang berfluktuasi antar shift atau akibat kelelahan operator.
2. Pengukuran dimensi non-kontak. Dimensi produk seperti diameter, jarak antar lubang, ketinggian, dan lebar bisa diukur dengan presisi sub-milimeter tanpa menyentuh objek. Ini sangat penting untuk produk yang sensitif terhadap kontaminasi atau mudah rusak jika disentuh selama proses inspeksi.
3. Pembacaan barcode, QR code, dan DPM code. Pembacaan kode secara otomatis memungkinkan traceability di setiap tahap produksi. Kode yang tercetak langsung pada permukaan material pun bisa dibaca bahkan dalam kondisi kontras rendah, kode rusak, atau sudut yang menantang.
4. Verifikasi perakitan. Sistem machine vision memverifikasi bahwa semua komponen terpasang dengan benar, orientasinya tepat, dan tidak ada yang terlewat sebelum produk melanjutkan ke tahap berikutnya. Dikombinasikan dengan sistem RFID, data verifikasi bisa dihubungkan dengan identitas unik setiap produk untuk traceability penuh.
5. Panduan robot (robot guidance). Kamera industri memberikan koordinat lokasi dan orientasi objek ke robot sehingga robot bisa mengambil, memposisikan, atau memasang komponen secara akurat bahkan ketika posisi objek berubah-ubah di konveyor. Integrasi ini mengurangi kebutuhan fixture khusus dan meningkatkan efisiensi produksi secara keseluruhan.

Dari kelima fungsi ini, manfaat bisnis yang paling terasa langsung adalah eliminasi biaya inspeksi manual dan pengurangan cacat yang lolos ke pelanggan. Investasi sistem machine vision memiliki ROI yang seringkali bisa dihitung dalam hitungan bulan, bukan tahun.

Baca Juga: Omron FH Series Vision System: Solusi Vision Inspection Terbaik untuk Otomasi Industri

Di Industri Mana Kamera Industri Machine Vision Digunakan?

Machine vision telah menjadi komponen standar di hampir semua sektor manufaktur yang kompetitif:

Di sektor elektronik Indonesia yang terus berkembang, machine vision menjadi komponen standar untuk memastikan PCB yang diproduksi memenuhi standar kualitas ekspor. Di industri farmasi, sistem ini wajib untuk memenuhi kepatuhan regulasi BPOM terhadap akurasi label dan keutuhan kemasan sebelum produk meninggalkan fasilitas produksi.

Kriteria Memilih Kamera Industri yang Tepat

Memilih kamera industri bukan sekadar soal memilih resolusi tertinggi atau merek yang paling dikenal. Enam kriteria berikut harus dievaluasi bersamaan sebelum mengambil keputusan:

1. Resolusi vs kecepatan lini produksi. Resolusi yang lebih tinggi memungkinkan deteksi cacat yang lebih kecil, tapi juga membutuhkan waktu pemrosesan yang lebih panjang. Kalkulasikan resolusi minimal berdasarkan ukuran cacat terkecil yang harus terdeteksi, kemudian verifikasi bahwa frame rate kamera cukup untuk kecepatan lini produksi.
2. Jenis objek yang diinspeksi. Objek diskret di konveyor cocok untuk area scan. Material kontinu seperti gulungan film, kain, atau kertas membutuhkan line scan. Inspeksi bentuk 3D atau bin picking membutuhkan kamera 3D. Memilih jenis yang salah tidak bisa dikompensasi dengan resolusi yang lebih tinggi.
3. Kondisi lingkungan. Pabrik dengan debu, kelembapan tinggi, atau paparan cairan kimia membutuhkan kamera dengan IP rating yang sesuai, minimal IP65 untuk debu dan cipratan air, IP67 untuk paparan cairan langsung. Suhu ekstrem memerlukan kamera dengan spesifikasi range operasional yang mencakup kondisi terburuk di fasilitas.
4. Kompatibilitas protokol dengan sistem existing. Verifikasi bahwa kamera mendukung protokol yang sudah digunakan di pabrik. Produk Omron mendukung EtherNet/IP, PROFINET, dan Ethernet TCP/IP untuk integrasi langsung dengan sensor Omron dan sistem kontrol lainnya tanpa gateway tambahan.
5. Smart camera vs vision system terpisah. Smart camera mengintegrasikan kamera, processor, dan software dalam satu unit kompak, ideal untuk satu titik inspeksi dengan ruang terbatas. Vision system terpisah lebih powerful untuk aplikasi kompleks yang membutuhkan banyak kamera secara simultan, algoritma AI, atau sinkronisasi ketat dengan sistem kontrol.
6. Software konfigurasi dan dukungan teknikal lokal. Sistem machine vision yang tidak bisa dikonfigurasi ulang dengan cepat saat jenis produk berubah akan menghambat fleksibilitas produksi. Pastikan ada vendor yang mampu memberikan dukungan teknikal onsite di Indonesia, bukan hanya remote support dari luar negeri.

Sedang mengevaluasi sistem inspeksi machine vision untuk lini produksi Anda? Konsultasikan kebutuhan teknikal dan spesifikasi kamera langsung dengan tim Elmecon melalui [#].

Produk Machine Vision Omron untuk Pabrik

Omron menyediakan rangkaian produk machine vision yang mencakup kebutuhan dari aplikasi sederhana hingga enterprise multi-kamera dengan kemampuan AI:

FH Series Vision System adalah platform enterprise Omron yang dirancang untuk aplikasi inspeksi kompleks di pabrik skala besar. Satu vision controller FH mampu mengelola hingga 8 kamera secara simultan, mendukung algoritma AI deep learning untuk mendeteksi pola cacat yang sulit didefinisikan secara manual, dan terintegrasi langsung dengan ekosistem PLC dan HMI Omron via EtherNet/IP sehingga tidak memerlukan programming tambahan untuk komunikasi sinyal.

MicroHAWK F430 menggabungkan fungsi inspeksi visual dan pembacaan kode dalam satu unit sekecil jempol yang tahan IP67. Konfigurasinya dilakukan sepenuhnya via browser web tanpa software tambahan di PC, memungkinkan teknisi tanpa latar belakang machine vision untuk melakukan setup sendiri di lapangan. Liquid lens autofocus memungkinkan pembacaan kode di berbagai jarak tanpa mengganti lensa secara fisik.

MicroHAWK V430 berfokus pada pembacaan kode performa tinggi menggunakan algoritma X-Mode yang mampu mendekode kode barcode rusak, terkontaminasi, atau dengan kontras yang sangat rendah, kondisi yang umum terjadi di lini produksi dengan kecepatan tinggi.

Seluruh produk Omron ini dirancang untuk integrasi mulus dalam ekosistem otomasi Omron, memungkinkan komunikasi langsung antara vision system, PLC, HMI, dan sistem kontrol tanpa arsitektur jaringan yang rumit. Elmecon sebagai distributor Omron resmi menyediakan konsultasi pemilihan produk, demo sistem, dan dukungan teknikal implementasi di Indonesia.

Pertanyaan Umum Seputar Kamera Industri Machine Vision

Apa perbedaan kamera industri dengan kamera konsumen biasa? Kamera industri memiliki global shutter yang membekukan objek bergerak tanpa distorsi, sensor yang dikalibrasi untuk output konsisten dalam operasi 24/7 selama bertahun-tahun, protokol komunikasi industri (EtherNet/IP, PROFINET), dan ketahanan fisik IP65/IP67. Kamera konsumen tidak dirancang untuk stabilitas output jangka panjang, operasi terus-menerus, atau integrasi langsung dengan sistem kontrol pabrik.

Apa perbedaan mendasar area scan camera dan line scan camera? Area scan camera mengambil gambar seluruh area dalam satu momen menggunakan global shutter, cocok untuk objek diskret yang bergerak dengan kecepatan terkontrol. Line scan camera mengambil gambar satu baris piksel per saat saat objek bergerak melintas, menghasilkan gambar beresolusi sangat tinggi tanpa batas panjang untuk material kontinu seperti gulungan kertas, kain, atau lembaran logam. Memilih jenis yang tidak sesuai jenis objek adalah penyebab paling umum kegagalan implementasi machine vision.

Apakah sistem machine vision Omron bisa diintegrasikan langsung dengan PLC Omron yang sudah ada? Ya. Seluruh produk vision Omron mendukung EtherNet/IP dan PROFINET yang memungkinkan komunikasi langsung dengan PLC Omron seri NX, NJ, CP, dan CJ. Sinyal keputusan pass/fail dari vision system bisa langsung dibaca oleh PLC tanpa middleware tambahan, menyederhanakan arsitektur sistem dan mengurangi titik kegagalan yang potensial.

Berapa resolusi minimal kamera industri untuk inspeksi di lini manufaktur? Resolusi minimal bergantung pada ukuran cacat terkecil yang harus terdeteksi dan luas area inspeksi. Sebagai panduan praktis, satu piksel idealnya merepresentasikan 2-3 kali lebih kecil dari cacat terkecil yang relevan. Untuk inspeksi PCB standar, resolusi 1,2-2 megapiksel biasanya cukup. Untuk inspeksi cacat halus atau kode berukuran kecil di lini berkecepatan tinggi, 5 megapiksel ke atas lebih tepat. Konsultasi teknikal dengan tim Elmecon dapat membantu menentukan resolusi yang presisi sesuai kondisi lini.

Kapan sebaiknya memilih smart camera dibanding vision system terpisah? Smart camera cocok untuk satu titik inspeksi tunggal, ruang instalasi yang sempit, anggaran yang lebih terbatas, atau kebutuhan inspeksi sederhana yang dikombinasikan dengan pembacaan kode. Vision system terpisah seperti FH Series lebih tepat untuk banyak titik inspeksi dalam satu sistem, algoritma inspeksi kompleks termasuk AI deep learning, kebutuhan sinkronisasi multi-kamera, atau integrasi mendalam dengan MES dan ERP pabrik.

Baca Juga: Distributor Resmi Omron Indonesia: Elmecon Multikencana

Kesimpulan

Kamera industri machine vision adalah fondasi inspeksi modern di lini produksi yang kompetitif. Dengan kemampuan memeriksa 100% produk secara konsisten pada kecepatan yang tidak mungkin dicapai manusia, sistem ini bukan sekadar pengganti inspeksi manual, melainkan lompatan kualitas yang terukur dan berdampak langsung pada kepuasan pelanggan serta biaya produksi.

Memilih sistem yang tepat bergantung pada pemahaman tentang jenis kamera yang sesuai kondisi lini, komponen yang harus direncanakan sejak awal termasuk lighting, dan platform yang terintegrasi dengan ekosistem kontrol yang sudah ada. Omron menyediakan rangkaian produk machine vision yang lengkap untuk setiap skala kebutuhan, dari smart camera kompak MicroHAWK hingga vision system enterprise FH Series dengan kemampuan AI inspeksi.
