Laser displacement sensor adalah sensor pengukur jarak non-kontak yang menggunakan sinar laser untuk mengukur perubahan posisi atau ketinggian sebuah objek secara presisi. Sensor ini bekerja berdasarkan prinsip triangulasi optik dan mampu menghasilkan pengukuran dengan resolusi hingga sub-mikron, menjadikannya pilihan utama untuk inspeksi dimensi, flatness verification, dan positioning di lini produksi industri modern.
Di industri otomotif, satu milimeter perbedaan ketinggian pada permukaan body kendaraan sudah bisa menyebabkan produk ditolak saat inspeksi akhir. Di industri elektronik, komponen yang terpasang 0,3 mm lebih tinggi dari toleransi bisa membuat seluruh PCB gagal fungsi. Sensor konvensional tidak mampu menangkap deviasi sekecil itu secara konsisten, terutama ketika permukaan objek berubah antara hitam mengkilap dan metal reflektif dalam satu lini produksi yang sama.
Di sinilah laser displacement sensor mengambil peran yang tidak bisa digantikan.
Apa Itu Laser Displacement Sensor?
Laser displacement sensor adalah sensor pengukuran presisi yang menghasilkan nilai posisi atau perpindahan objek secara kontinu. Perbedaan mendasar inilah yang memisahkannya dari proximity sensor atau photoelectric sensor yang hanya memberikan output diskret on/off.
Sensor ini menghasilkan sinyal analog atau digital yang merepresentasikan jarak aktual antara sensor dan permukaan objek. Dari data ini, sistem kontrol dapat menghitung ketinggian, kerataan, ketebalan, atau profil permukaan secara real-time selama proses produksi berjalan tanpa harus menghentikan lini.

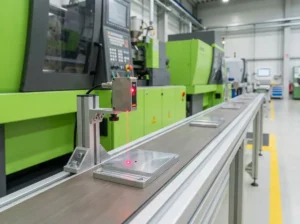

Bagaimana Cara Kerja Laser Displacement Sensor?
Laser displacement sensor bekerja berdasarkan prinsip triangulasi optik. Sensor memancarkan sinar laser ke permukaan objek, cahaya yang dipantulkan kemudian ditangkap oleh elemen penerima CMOS pada sudut tertentu. Ketika jarak antara sensor dan objek berubah, posisi titik cahaya yang jatuh pada elemen CMOS juga bergeser. Pergeseran inilah yang dikalkulasikan menjadi nilai perpindahan dengan resolusi sangat tinggi.
Analoginya sederhana: bayangkan menyorotkan lampu ke dinding dari sudut miring. Ketika dinding mendekat, bayangan lampu berpindah ke atas. Ketika dinding menjauh, bayangan turun. Sensor membaca perpindahan bayangan itu dan mengonversinya menjadi nilai jarak dalam satuan mikrometer.
Keunggulan prinsip triangulasi adalah tidak memerlukan kontak fisik sama sekali dengan objek yang diukur. Ini sangat krusial untuk pengukuran objek yang bergerak, objek yang mudah rusak, atau permukaan yang tidak boleh terkontaminasi selama proses produksi.

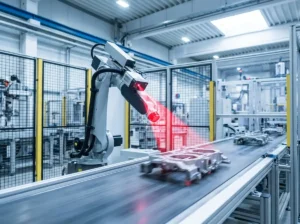

Aplikasi Laser Displacement Sensor di Industri
Laser displacement sensor digunakan di hampir semua sektor industri yang membutuhkan pengukuran presisi non-kontak. Berikut penerapannya per sektor:
| Sektor Industri | Aplikasi Spesifik | Parameter yang Diukur |
| Otomotif | Inspeksi kerataan body kendaraan, gap sambungan panel | Flatness, gap, step height |
| Elektronik / PCB | Deteksi ketinggian komponen SMD, inspeksi solder joint | Ketinggian komponen, profil solder |
| Food & beverage | Pengecekan ketinggian pengisian produk, inspeksi tutup kemasan | Level fill, kerataan tutup |
| Farmasi | Inspeksi dimensi tablet, kerataan tutup botol infus | Ketinggian, diameter, kerataan |
| Logam / baja | Pengukuran tebal pelat, deteksi warpage | Tebal, flatness, kelurusan |
| Semikonduktor | Inspeksi wafer, posisi die attach | Ketinggian, kerataan permukaan sub-mikron |
Selain pengukuran statis, laser displacement sensor juga digunakan untuk inspeksi otomatis pada objek yang bergerak di atas conveyor, memungkinkan 100% inspeksi tanpa menghentikan aliran produk. Data pengukuran dapat diintegrasikan langsung dengan PLC Omron untuk memicu alarm, menghentikan lini, atau merekam statistik kualitas secara otomatis demi mendukung monitoring OEE di seluruh lini produksi.
Baca Juga: Sensor Kamera Omron: Solusi Inspeksi Otomatis untuk Industri Modern
Perbedaan Laser Displacement Sensor dan Sensor Lainnya
Memilih jenis sensor yang tepat bergantung pada satu pertanyaan kunci: apakah yang dibutuhkan hanya mendeteksi ada atau tidak adanya objek, atau mengukur seberapa presisi posisinya?
| Jenis Sensor | Prinsip Kerja | Output | Keunggulan | Keterbatasan | Kapan Digunakan |
| Laser displacement | Triangulasi optik | Nilai posisi analog/digital | Resolusi sub-mikron, non-kontak, semua material | Harga lebih tinggi, setup awal perlu dikonfigurasi | Inspeksi dimensi: flatness, height, ketebalan |
| Proximity (induktif) | Medan elektromagnetik | On/Off | Tahan lingkungan keras, harga terjangkau | Hanya untuk material logam | Deteksi keberadaan objek logam |
| Photoelectric sensor | Sinar cahaya LED/laser | On/Off atau analog terbatas | Jangkauan jauh, material beragam | Terpengaruh warna dan transparansi objek | Deteksi keberadaan, penghitungan objek |
| Sensor serat optik | Serat optik + smart fiber amplifier terpisah | On/Off atau analog | Cocok untuk ruang sempit, tahan interferensi elektromagnetik | Perlu unit amplifier eksternal | Area sempit, lingkungan noise tinggi |
| Sensor kontak | Kontak fisik (probe) | Nilai posisi analog | Akurasi sangat tinggi di lab | Menyentuh objek, tidak cocok untuk benda bergerak cepat | Pengukuran statis presisi tinggi |
Laser displacement sensor mengisi celah antara sensor kontak yang akurat tapi menyentuh objek, dan photoelectric sensor yang non-kontak tapi hanya menghasilkan output on/off. Untuk kebutuhan pengukuran presisi tanpa menyentuh objek yang bergerak atau mudah rusak, laser displacement adalah pilihan yang paling tepat.
Baca Juga: Sensor Omron E3Z: Teknologi Canggih untuk Industri
Mengenal Omron ZP-L: Laser Displacement Sensor Generasi Terbaru
Omron ZP-L adalah generasi terbaru laser displacement sensor Omron yang dirancang dengan filosofi sederhana: sensor pengukuran presisi tinggi seharusnya bisa digunakan oleh semua engineer, bukan hanya spesialis metrologi.
Pendahulunya, ZX2, sudah dikenal andal di berbagai industri. Namun ZP-L menghadirkan tiga lompatan signifikan yang langsung terasa di lapangan.
Dynamic range yang jauh lebih luas. ZP-L mampu mendeteksi stabil berbagai jenis material dari satu konfigurasi yang sama: mulai dari permukaan hitam mengkilap seperti cat body kendaraan yang memantulkan sedikit cahaya, hingga permukaan metal yang sangat reflektif. Tidak perlu mengubah konfigurasi setiap kali jenis workpiece berganti, sesuatu yang pada ZX2 sering memakan waktu setup tambahan.
Antarmuka OLED yang intuitif. ZX2 dan generasi sebelumnya menggunakan display tujuh segmen yang sulit dibaca tanpa manual. ZP-L menggunakan OLED display yang menampilkan menu dalam teks lengkap, mendukung empat bahasa termasuk tampilan pesan error beserta langkah penanganannya. Operator di lantai pabrik bisa menangani sendiri kondisi abnormal tanpa menunggu teknisi senior.
Sudut deteksi hingga 85°. ZP-L dapat mengukur dari sudut yang curam hingga 85° terhadap permukaan objek. Fleksibilitas ini memungkinkan sensor dipasang miring sesuai kebutuhan desain mesin tanpa harus tepat vertikal di atas objek.
Untuk keperluan traceability, ZP-L juga bisa dikombinasikan dengan sistem RFID untuk menghubungkan data pengukuran dengan identitas komponen secara otomatis dalam lini produksi terintegrasi.
Spesifikasi Teknis Omron ZP-L
Berikut spesifikasi utama tiga model sensor head ZP-L berdasarkan data resmi Omron (November 2024):
| Spesifikasi | ZP-LS025 | ZP-LS050 | ZP-LS100 |
| Jarak referensi | 25 mm | 50 mm | 100 mm |
| Jangkauan pengukuran | ±5 mm | ±15 mm | ±35 mm |
| Resolusi statis | 0,5 μm | 0,5 μm | 0,5 μm |
| Linearitas | 0,025% F.S. | 0,025% F.S. | 0,025% F.S. |
| Siklus pengukuran | hingga 125 μs | hingga 125 μs | hingga 125 μs |
| Sudut deteksi | hingga 85° | hingga 85° | hingga 85° |
| Rating proteksi sensor head | IP67 | IP67 | IP67 |
| Output | Analog (arus/tegangan selectable) | Analog | Analog |
| Komunikasi | IO-Link | IO-Link | IO-Link |
Selain model standar, tersedia pula varian ZP-LS025L/ZP-LS050L/ZP-LS100L dengan jangkauan pengukuran yang lebih panjang untuk aplikasi dengan objek yang lebih besar.
Amplifier unit ZP-L hadir dalam model master dan slave yang bisa dihubungkan secara berantai untuk mengurangi wiring. Unit slave mendapat suplai daya dari master sehingga tidak memerlukan kabel suplai terpisah, menyederhanakan instalasi multi-sensor. Unit komunikasi Ethernet/IP tersedia sebagai opsi tambahan untuk integrasi dengan sistem sensor Omron lainnya di jaringan pabrik.
Satu keunggulan yang sering diabaikan: sensor head ZP-L memiliki sertifikasi CB, standar keamanan laser internasional. Artinya ketika ZP-L terpasang pada mesin, mesin tersebut tidak perlu mengajukan sertifikasi laser secara terpisah, mempercepat proses homologasi produk secara signifikan.
Software Wave Inspire ZP: Setup dan Monitoring Tanpa Logger
Inovasi yang tidak terlihat dari luar namun paling terasa manfaatnya di lapangan adalah software Wave Inspire ZP. Software ini gratis dan dapat diunduh langsung dari situs resmi Omron.
Keistimewaan utamanya adalah kemampuan terhubung ke sensor melalui switching hub tanpa mengganggu operasi mesin. Teknisi dapat memeriksa kondisi sensor secara real-time bahkan saat lini produksi berjalan penuh, tanpa perlu memprogram ulang PLC atau memasang data logger tambahan.
Tiga fungsi yang paling sering digunakan di lapangan:
Setup cepat tiga menit. Sebelumnya, testing saat setup membutuhkan logger data atau pemrograman PLC khusus yang memakan waktu. Dengan Wave Inspire ZP, data pengukuran sudah bisa divisualisasikan dalam bentuk waveform real-time hanya dalam tiga menit setelah sensor terhubung ke software.
Backup dan restore konfigurasi satu klik. Seluruh konfigurasi sensor bisa disimpan ke software. Jika ada perubahan konfigurasi yang tidak disengaja atau sensor perlu diganti karena rusak, konfigurasi bisa dikembalikan tepat seperti semula hanya dengan satu klik. Ini sangat berharga untuk lingkungan produksi yang menuntut repeatability tinggi.
Deteksi perubahan konfigurasi. Wave Inspire ZP membandingkan konfigurasi aktif dengan konfigurasi pada saat setup awal. Jika ada yang berubah, software langsung menunjukkan perbedaannya sehingga investigasi penyebab bisa dimulai dengan cepat dan terarah.
Sedang merencanakan implementasi laser displacement sensor untuk lini produksi Anda? Konsultasikan kebutuhan sensor dan spesifikasi teknis langsung dengan tim Elmecon.
Pertanyaan Umum Seputar Laser Displacement Sensor
Apa perbedaan laser displacement sensor dan proximity sensor? Proximity sensor hanya mendeteksi ada atau tidak adanya objek dan menghasilkan output on/off. Laser displacement sensor mengukur nilai posisi atau perpindahan objek secara kontinu dan menghasilkan output yang merepresentasikan jarak aktual dalam mikrometer. Untuk inspeksi dimensi dan pengukuran ketinggian, laser displacement sensor adalah satu-satunya pilihan karena proximity sensor tidak mampu membedakan deviasi sekecil beberapa mikron.
Untuk jenis workpiece apa ZP-L cocok digunakan? ZP-L dirancang dengan dynamic range luas untuk mendeteksi berbagai jenis material dari satu konfigurasi yang sama, termasuk permukaan hitam mengkilap yang reflektansinya sangat rendah hingga permukaan metal yang sangat reflektif. Keunggulan ini menjadi nilai lebih besar ketika lini produksi menangani beragam varian produk secara bergantian tanpa waktu setup tambahan.
Berapa resolusi pengukuran Omron ZP-L? Omron ZP-L memiliki resolusi statis 0,5 μm dengan linearitas 0,025% full scale. Berdasarkan investigasi resmi Omron pada November 2024, ZP-L merupakan laser displacement sensor dengan performa terbaik di kelasnya untuk deteksi objek dengan rentang pengukuran 10 μm hingga 1 mm.
Apakah ZP-L bisa digunakan untuk mengukur objek yang bergerak? Ya. ZP-L secara khusus dirancang untuk meminimalkan variasi pengukuran pada objek bergerak, yang merupakan kelemahan umum laser displacement sensor generasi sebelumnya. Siklus pengukuran hingga 125 μs dan algoritma sensing unik Omron memastikan pengukuran tetap stabil dan konsisten bahkan saat workpiece bergerak di atas conveyor dengan kecepatan tinggi.
Bagaimana cara mendapatkan Omron ZP-L di Indonesia? ZP-L tersedia melalui distributor Omron resmi di Indonesia. Elmecon sebagai distributor resmi menyediakan ZP-L beserta dukungan teknikal untuk konsultasi spesifikasi, demo unit, dan implementasi di lapangan.
Baca Juga: Distributor Resmi Omron Indonesia: Elmecon Multikencana
Kesimpulan
Laser displacement sensor telah menjadi komponen kunci dalam sistem inspeksi dan pengukuran industri modern. Kemampuan mengukur perubahan posisi dengan resolusi sub-mikron tanpa menyentuh objek adalah nilai yang tidak bisa digantikan oleh jenis sensor lain di banyak aplikasi kritis, mulai dari inspeksi body otomotif hingga pengecekan dimensi komponen elektronik.
Omron ZP-L menghadirkan generasi baru yang lebih mudah digunakan tanpa mengorbankan akurasi. Dynamic range luas, antarmuka OLED intuitif, sudut deteksi 85°, sertifikasi CB pada sensor head, dan software Wave Inspire ZP yang gratis menjadikan ZP-L pilihan yang tepat baik untuk engineer berpengalaman maupun yang baru pertama kali bekerja dengan displacement sensor.
